Aby poprawić odbiór sygnału FM w amplitunerze, warto zbudować własną antenę. Antena dipolowa o długości ½ fali to jeden z najprostszych i najskuteczniejszych sposobów na osiągnięcie lepszej jakości dźwięku. W tym artykule omówimy, jak krok po kroku stworzyć taką antenę, jakie materiały będą potrzebne oraz jak obliczyć jej długość w zależności od częstotliwości stacji radiowej.
Budowa anteny FM nie wymaga zaawansowanej wiedzy technicznej, a korzystanie z odpowiednich narzędzi i materiałów pozwala na uzyskanie zadowalających rezultatów. Dzięki tej antenie możesz cieszyć się lepszym odbiorem ulubionych stacji radiowych, nawet w trudnych warunkach. Przyjrzyjmy się więc, jak to zrobić.
Kluczowe wnioski:
- Antena dipolowa o długości ½ fali jest skutecznym rozwiązaniem do odbioru sygnału FM.
- Do budowy anteny potrzebne będą m.in. miedziany drut, złącze antenowe i podstawka.
- Długość anteny należy obliczyć na podstawie częstotliwości stacji, używając wzoru: długość anteny (w metrach) = 150 / częstotliwość (w MHz).
- Odpowiednia polaryzacja anteny (pionowa lub pozioma) jest kluczowa dla jakości odbioru.
- Antena powinna być umieszczona w wysokiej pozycji, z dala od przeszkód, aby poprawić sygnał.
Jak zbudować antenę FM do amplitunera, aby poprawić odbiór sygnału
Budowa anteny FM to świetny sposób na poprawę jakości odbioru sygnału w amplitunerze. Antena dipolowa o długości ½ fali jest jednym z najprostszych i najbardziej efektywnych rozwiązań, które można zrealizować samodzielnie. Dzięki odpowiednim materiałom i technikom możesz skonstruować antenę, która znacznie zwiększy jakość dźwięku i stabilność sygnału.
Ważne jest, aby zrozumieć, że antena FM działa poprzez odbieranie fal radiowych, które są następnie przetwarzane przez amplituner. Proces budowy anteny jest prosty, a kluczowe jest dobranie odpowiednich komponentów oraz ich właściwe umiejscowienie. W kolejnych sekcjach omówimy, jakie materiały będą potrzebne oraz jak krok po kroku zbudować antenę dipolową do amplitunera.
Wybór odpowiednich materiałów do budowy anteny FM
Wybór materiałów do budowy anteny FM jest kluczowy dla osiągnięcia optymalnego odbioru. Miedziany drut o średnicy 1-1,5 mm jest idealny, ponieważ charakteryzuje się dobrą przewodnością. Dodatkowo, potrzebne będzie złącze antenowe, takie jak F-connector, które umożliwi podłączenie anteny do amplitunera. Nie zapomnij również o podstawce do zamocowania anteny oraz narzędziach, takich jak nożyce do drutu i wkrętarka, które ułatwią proces budowy.- Miedziany drut o średnicy 1-1,5 mm (np. marka: Würth)
- Złącze antenowe F-connector (np. marka: Hama)
- Podstawka do zamocowania anteny (np. marka: Triax)

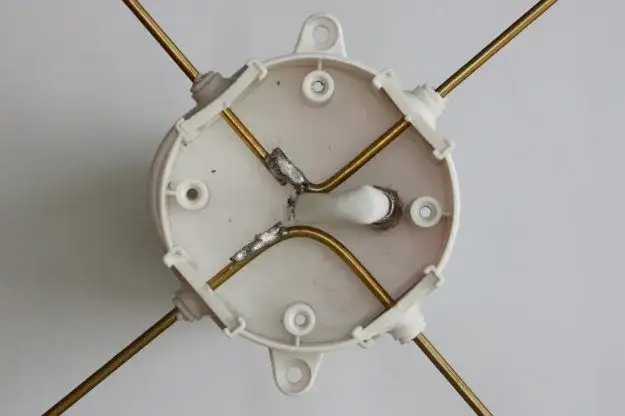

Krok po kroku: Jak wykonać antenę dipolową do amplitunera
Budowa anteny dipolowej zaczyna się od przygotowania drutu. Należy odciąć drut o długości około 75 centymetrów, a następnie podzielić go na dwa równe kawałki, każdy o długości 37,5 centymetra. To będzie główny element anteny. Następnie przytwierdź złącze antenowe do końców drutu, używając taśmy izolacyjnej lub innego mocowania, aby zabezpieczyć połączenie.
Po przytwierdzeniu złącza, czas na zamocowanie anteny. Najlepiej umieścić ją w wyższej pozycji, w kierunku stacji radiowej, którą chcesz odbierać. To znacząco poprawi jakość sygnału. Upewnij się, że antena jest dobrze zabezpieczona i nie ma przeszkód w pobliżu, które mogłyby zakłócać odbiór.
Na koniec, warto zwrócić uwagę na polaryzację anteny. Upewnij się, że antena jest zamocowana w odpowiedniej orientacji – pionowej lub poziomej – zgodnie z polaryzacją nadawanej stacji. To kluczowy krok, który może wpłynąć na jakość odbioru.
Jak obliczyć długość anteny FM dla najlepszej jakości sygnału
Aby uzyskać najlepszą jakość sygnału z anteny FM, kluczowe jest obliczenie jej długości w zależności od częstotliwości stacji radiowej. W Polsce zakres częstotliwości FM wynosi od 87,5 MHz do 108 MHz. Długość anteny można obliczyć przy użyciu prostego wzoru: długość anteny (w metrach) = 150 / częstotliwość (w MHz). To pozwala na precyzyjne dostosowanie anteny do warunków odbioru.
Obliczenie długości anteny jest istotne, ponieważ odpowiednia długość wpływa na efektywność odbioru sygnału. Zbyt krótka lub zbyt długa antena może prowadzić do zakłóceń lub słabego sygnału. Dlatego ważne jest, aby znać częstotliwość stacji, którą chcesz odbierać, i dostosować długość anteny do tej wartości.
Wzór na długość anteny FM w zależności od częstotliwości
Wzór na obliczenie długości anteny FM jest prosty i oparty na zasadzie fal radiowych. Dla częstotliwości wyrażonej w megahercach (MHz), długość anteny w metrach można obliczyć, dzieląc 150 przez częstotliwość. Na przykład, dla stacji nadającej na 98 MHz, długość anteny powinna wynosić około 1,53 m. Warto jednak pamiętać, że w praktyce długość anteny można dostosować, aby uzyskać lepszy odbiór w danym miejscu.
Przykłady obliczeń dla różnych stacji radiowych
Przykładowo, dla stacji radiowej nadającej na częstotliwości 90 MHz, długość anteny można obliczyć następująco: 150 / 90 = 1,67 m. Taka długość anteny powinna zapewnić dobry odbiór sygnału. Kolejnym przykładem jest stacja nadająca na 102 MHz, gdzie długość anteny wyniesie 150 / 102 = 1,47 m. W obu przypadkach warto upewnić się, że antena jest odpowiednio zamocowana i skierowana w stronę stacji radiowej.
Warto również rozważyć, że w trudnych warunkach odbioru, takich jak w obszarach z dużą ilością przeszkód, można eksperymentować z długością anteny, aby poprawić jakość sygnału. Dostosowanie długości anteny do lokalnych warunków może znacząco wpłynąć na odbiór. W przypadku stacji nadającej na 87,5 MHz, długość anteny wyniesie 1,71 m, co również może być punktem wyjścia do dalszych modyfikacji.
Czytaj więcej: Radio TOK FM na jakich falach? Sprawdź częstotliwości w Polsce
Jak prawidłowo zamontować antenę FM dla optymalnego odbioru
Odpowiednie zamontowanie anteny FM jest kluczowe dla uzyskania optymalnego odbioru sygnału. Właściwa lokalizacja anteny wpływa na jakość sygnału, dlatego należy unikać miejsc, gdzie mogą występować przeszkody, takie jak ściany, meble czy inne obiekty. Umieszczenie anteny w wyższej pozycji, na przykład na dachu lub balkonie, pozwala na lepszy odbiór fal radiowych. Ponadto, należy zwrócić uwagę na kierunek, w którym antena jest skierowana – powinna być ustawiona w stronę stacji radiowej, którą chcesz odbierać.
Warto również pamiętać, że niektóre materiały budowlane mogą tłumić sygnał. Dlatego, jeśli to możliwe, unikaj umieszczania anteny w pobliżu metalowych obiektów, takich jak rury czy stalowe elementy konstrukcyjne. Dobrze zamontowana antena, umieszczona z dala od przeszkód, zapewnia stabilny i czysty odbiór, co jest szczególnie ważne dla jakości dźwięku w amplitunerze.
Najlepsze miejsca do umiejscowienia anteny w domu
Optymalne miejsca do umiejscowienia anteny FM w domu to przede wszystkim przestrzenie, które są jak najwyżej i jak najdalej od przeszkód. Dach to idealne rozwiązanie, ponieważ zapewnia niezakłócony dostęp do fal radiowych. Alternatywnie, balkon również może być skuteczną lokalizacją, pod warunkiem, że jest odpowiednio usytuowany. W przypadku mieszkań, warto rozważyć umieszczenie anteny przy oknie, szczególnie jeśli jest ono skierowane w stronę nadajnika. Unikaj jednak umieszczania anteny w piwnicach czy zamkniętych pomieszczeniach, gdzie sygnał może być znacznie osłabiony.
Znaczenie polaryzacji anteny w odbiorze sygnału
Polaryzacja anteny to kluczowy aspekt, który wpływa na jakość odbioru sygnału. Anteny FM mogą być ustawione w polaryzacji pionowej lub poziomej, w zależności od tego, jak nadajnik emituje sygnał. Jeśli stacja radiowa nadaje w polaryzacji pionowej, antena powinna być również ustawiona w tej samej orientacji, aby uzyskać najlepszy odbiór. Z kolei dla stacji nadających w polaryzacji poziomej, antena powinna być odpowiednio dostosowana. Niewłaściwa polaryzacja może prowadzić do znacznego osłabienia sygnału i zakłóceń w odbiorze.
Jak rozwiązywać problemy z odbiorem sygnału FM
Odbiór sygnału FM może być czasami problematyczny, a różne czynniki mogą wpływać na jakość dźwięku, który otrzymujesz. Zakłócenia sygnału to jeden z najczęstszych problemów, z jakimi mogą się spotkać użytkownicy anten FM. Mogą one wynikać z różnych źródeł, takich jak inne urządzenia elektroniczne, przeszkody w postaci budynków czy drzew, a także niewłaściwe umiejscowienie anteny. Ważne jest, aby zidentyfikować źródło zakłóceń i podjąć odpowiednie kroki, aby je zminimalizować.
Innym problemem, który może wpłynąć na odbiór sygnału, jest niewłaściwa długość anteny. Jeśli antena nie jest dostosowana do częstotliwości stacji radiowej, może to prowadzić do osłabienia sygnału. Dobrze jest regularnie sprawdzać i dostosowywać długość anteny, aby zapewnić optymalny odbiór. Pamiętaj, że w trudnych warunkach, takich jak obszary z dużą ilością przeszkód, może być konieczne eksperymentowanie z położeniem anteny, aby poprawić jakość sygnału.
Najczęstsze przyczyny zakłóceń sygnału i ich rozwiązania
Jedną z najczęstszych przyczyn zakłóceń sygnału FM jest obecność innych urządzeń elektronicznych. Telewizory, komputery czy nawet mikrofalówki mogą emitować fale, które zakłócają odbiór. Aby rozwiązać ten problem, spróbuj umieścić antenę w innym miejscu, z dala od takich urządzeń. Dobrze jest również wyłączyć inne urządzenia, aby sprawdzić, czy to one są źródłem zakłóceń.
Kolejnym czynnikiem wpływającym na jakość odbioru są przeszkody, takie jak budynki czy drzewa. Wysokie obiekty mogą zasłaniać sygnał i prowadzić do jego osłabienia. Aby temu zaradzić, postaraj się umieścić antenę w jak najwyższym miejscu, na przykład na dachu lub balkonie, co pozwoli na lepszy dostęp do fal radiowych. Warto również unikać miejsc, gdzie sygnał może być tłumiony przez inne obiekty.
Jak poprawić odbiór sygnału w trudnych warunkach
W trudnych warunkach odbioru, takich jak obszary z dużą ilością przeszkód, warto rozważyć zastosowanie wzmacniacza sygnału. Taki sprzęt może znacząco poprawić jakość sygnału, zwłaszcza gdy antena jest umieszczona w miejscu, gdzie sygnał jest słaby. Wzmacniacze sygnału można łatwo zainstalować pomiędzy anteną a amplitunerem, co pozwala na lepsze odbieranie fal radiowych.
Innym sposobem na poprawę odbioru sygnału jest zmiana orientacji anteny. Czasami niewielka zmiana kąta, pod jakim antena jest ustawiona, może znacząco wpłynąć na jakość odbioru. Eksperymentuj z różnymi położeniami anteny, aby znaleźć optymalne ustawienie. Warto także zwrócić uwagę na warunki atmosferyczne, które mogą wpływać na jakość sygnału, i dostosować antenę w miarę potrzeb.
Dodatkowe wskazówki dla zaawansowanych użytkowników anten FM
Dla doświadczonych użytkowników anten FM istnieje wiele zaawansowanych technik i modyfikacji, które mogą poprawić jakość odbioru sygnału. Użycie wzmacniaczy sygnału to jedna z najskuteczniejszych metod, aby zwiększyć moc sygnału, zwłaszcza w obszarach z dużą ilością przeszkód. Wzmacniacze można zainstalować w pobliżu anteny, co pozwala na lepsze uchwycenie słabszych sygnałów. Ponadto, eksperymentowanie z różnymi typami anten, takich jak anteny kierunkowe, może przynieść znaczące korzyści, szczególnie w trudnych warunkach odbioru.
Inwestycja w symetryzatory lub baluny, które poprawiają dopasowanie impedancji, również może przynieść korzyści. Dzięki nim można zminimalizować straty sygnału, co jest kluczowe dla uzyskania czystego odbioru. Dla bardziej zaawansowanych użytkowników, modyfikacje anteny, takie jak zmiana jej długości lub kształtu, mogą znacząco wpłynąć na jakość sygnału. Warto również śledzić nowinki technologiczne związane z antenami, aby być na bieżąco z najnowszymi rozwiązaniami.
Użycie symetryzatora dla poprawy dopasowania impedancji
Symetryzator, znany również jako balun, to urządzenie, które pomaga w dopasowaniu impedancji anteny do impedancji kabla koncentrycznego. Użycie symetryzatora jest szczególnie ważne, gdy amplituner ma impedancję 300 Ω, a antena jest zasilana kablem 75 Ω. Dzięki temu można zminimalizować straty sygnału i poprawić jakość odbioru. Instalacja symetryzatora pomiędzy anteną a kablem pozwala na lepsze dopasowanie, co przekłada się na stabilniejszy i czystszy sygnał radiowy.
Modyfikacje anteny dla lepszego odbioru w różnych warunkach
Jednym ze sposobów na poprawę odbioru sygnału jest modyfikacja długości anteny. Eksperymentowanie z długością może przynieść lepsze rezultaty w zależności od lokalnych warunków. Na przykład, w obszarach z dużą ilością przeszkód, skrócenie anteny o kilka centymetrów może poprawić jej wydajność. Również zmiana kształtu anteny, na przykład na antenę kierunkową, może zwiększyć jej zdolność do odbierania sygnałów z określonego kierunku, co jest szczególnie przydatne w miastach.
Innym sposobem modyfikacji jest dodanie wzmacniacza sygnału, który może poprawić jakość odbioru w trudnych warunkach. Wzmacniacze sygnału są dostępne w różnych formach i mogą być stosowane zarówno w instalacjach domowych, jak i mobilnych. Dzięki nim można zwiększyć moc sygnału, co jest szczególnie przydatne w obszarach o słabym zasięgu. Pamiętaj jednak, aby odpowiednio dostosować wzmacniacz do swojej anteny, aby uzyskać najlepsze rezultaty.
Jak wykorzystać technologię SDR do odbioru sygnałów FM
W miarę jak technologia się rozwija, Software Defined Radio (SDR) staje się coraz bardziej popularnym narzędziem w odbiorze sygnałów radiowych, w tym FM. SDR umożliwia użytkownikom dostosowanie odbioru sygnału poprzez programowanie i konfigurację, co daje możliwość eksperymentowania z różnymi ustawieniami anteny oraz filtrami. Dzięki temu, można uzyskać lepszy odbiór w trudnych warunkach, eliminując zakłócenia i poprawiając jakość dźwięku.
Wykorzystanie SDR pozwala również na analizę sygnałów radiowych w czasie rzeczywistym, co jest niezwykle przydatne dla zaawansowanych użytkowników. Można monitorować różne częstotliwości, identyfikować źródła zakłóceń oraz testować różne konfiguracje antenowe. Integracja SDR z tradycyjnymi antenami FM otwiera nowe możliwości dla entuzjastów radia, umożliwiając im pełne wykorzystanie potencjału ich systemów odbiorczych.
